آموزش طرز کار پمپ باد ماشین سنگین برای رانندگان

پمپ باد کامیون یکی از قطعات مهم سیستم هوای فشرده ماشین‌های سنگین است که وظیفه تأمین باد موردنیاز سیستم ترمز و سایر تجهیزات پنوماتیکی را بر عهده دارد. خرابی این قطعه می‌تواند باعث دیر پر شدن مخازن، افت فشار باد، روغنی شدن مسیر هوا، شنیدن صدای غیرعادی و اختلال در عملکرد ترمز شود. به همین دلیل، آشنایی با نحوه عیب‌یابی و آشنایی با طرز کار پمپ باد ماشین سنگین برای رانندگان، تعمیرکاران و فعالان حوزه لوازم یدکی اهمیت زیادی دارد.

اگر می‌خواهید بدانید تعمیر پمپ باد کامیون چگونه انجام می‌شود، ابتدا باید علائم خرابی را بشناسید و سپس مراحل بررسی قطعات، تشخیص ایراد، تعویض قطعات فرسوده و آزمایش عملکرد کمپرسور را دنبال کنید. در ادامه این مطلب مراحل اصلی عیب‌یابی و تعمیر مخزن باد کامیون، قطعاتی که بیشتر در معرض فرسودگی قرار دارند و نکات مهمی را بررسی می‌کنیم که پیش از تعمیر باید بدانید.

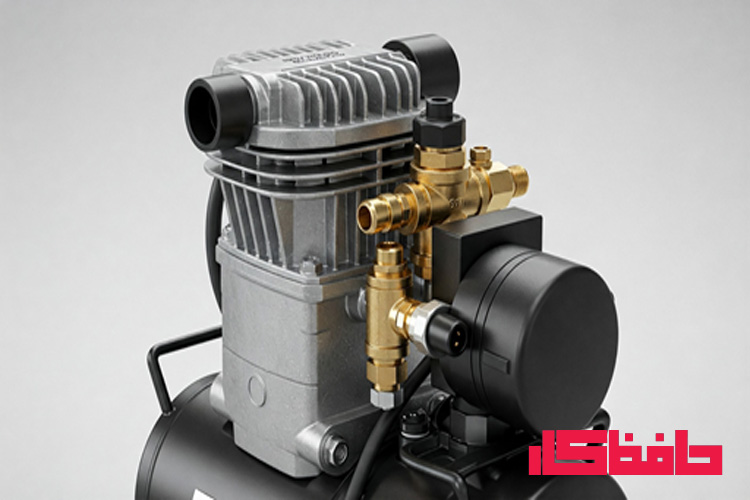

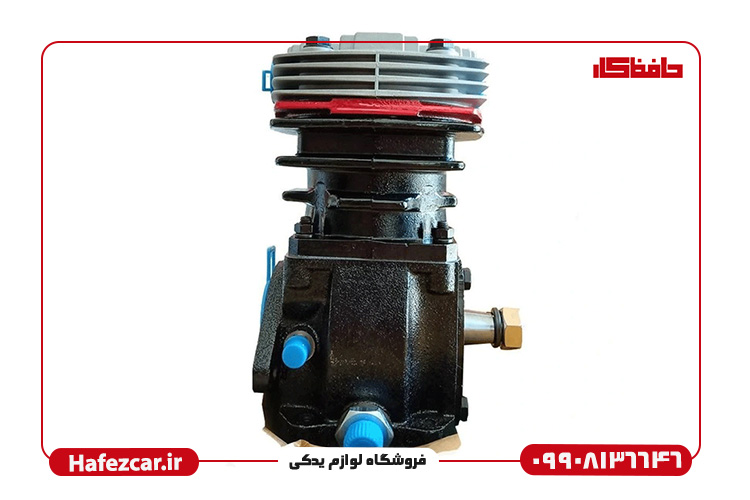

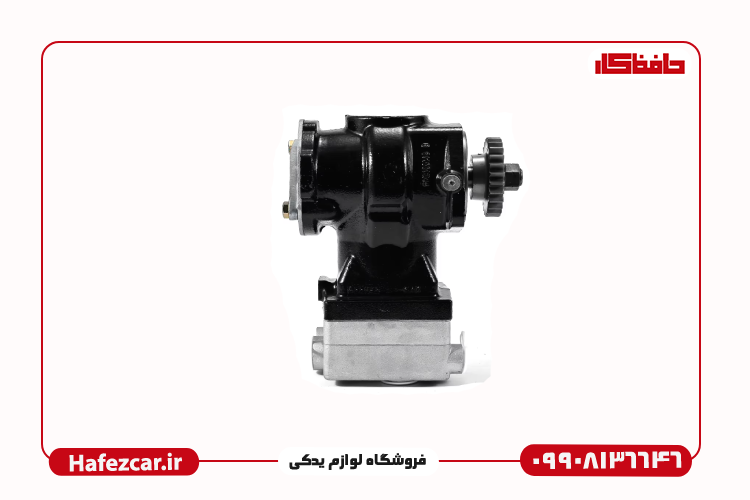

پمپ باد کامیون چیست و چه کاربردی دارد؟

کامیون‌ها، اتوبوس‌ها و سایر وسایل نقلیه سنگین، با سیستم‌های پیچیده‌ای کار می‌کنند که هر بخش نقشی حیاتی دارد. پمپ باد یا همان کمپرسور هوا، دستگاهی مکانیکی است که نیروی خود را از طریق تسمه یا چرخ‌دنده از موتور خودرو دریافت کرده و هوای محیط را مکیده، فشرده و به درون مخازن ذخیره هوا ارسال می‌کند. به زبان ساده‌تر، پمپ باد قلب تپنده سیستم‌های بادی در یک ماشین سنگین است.

خودروهای سنگین به دلیل وزن و ابعاد زیاد، نیازمند سیستم ترمزی قدرتمندتر هستند که ترمزهای بادی این نیاز را برآورده می‌کنند. کمپرسور باد کامیون با فشرده‌سازی هوا و ارسال آن به مخازن، انرژی لازم برای فعال شدن ترمزها را ذخیره می‌کند. هنگامی که راننده پدال ترمز را فشار می‌دهد، هوای فشرده از مخازن به سمت بوسترهای ترمز (Brake Chambers) جریان یافته و نیروی لازم برای چسباندن لنت‌ها به دیسک یا کاسه چرخ را ایجاد می‌کند.

اجزای اصلی پمپ باد ماشین سنگین کدام‌اند؟

پمپ باد کامیون از چند قطعه مکانیکی و کنترلی تشکیل شده است که هرکدام وظیفه مشخصی در مکش، فشرده‌سازی و انتقال هوا دارند. هماهنگی این اجزا باعث می‌شود هوای موردنیاز سیستم ترمز بادی کامیون، کشنده و اتوبوس با فشار مناسب تأمین شود.

سیلندر و سرسیلندر پمپ باد

سیلندر محفظه‌ای است که پیستون درون آن حرکت می‌کند. سرسیلندر در بخش بالایی مجموعه سیلندر قرار دارد و در بسیاری از طراحی‌ها، سوپاپ‌های ورودی و خروجی و مسیرهای عبور هوا را در خود جای می‌دهد. با حرکت پیستون، حجم فضای داخل سیلندر تغییر می‌کند و شرایط لازم برای مکش و فشرده‌سازی هوا به وجود می‌آید.

سرسیلندر پمپ باد جدید مینی بوس خاور و بنز 911

۱۰۴,۰۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

لوازم سرسیلندر پمپ باد جدید اصلی مینی بوس خاور و کامیونت 911

۳۳,۴۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

لوازم سرسیلندر پمپ باد قدیم مینی بوس خاور و بنز 911

۶,۸۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

واشر سرسیلندر پمپ باد اتوبوس بنز 302

۴,۱۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

لوازم سرسیلندر پمپ باد اتوبوس بنز 302 قدیم

۶,۸۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

سیلندر پمپ باد مدل 90 بنز ده تن

۲۸,۶۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

سرسیلندر پمپ باد مدل 90 بنز ده تن

۳۱,۲۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

ناموجود

پمپ سه گوش غلطکی مینی بوس و خاور

۵۴,۰۰۰,۰۰۰ ریال

اطلاعات بیشتر

مشاهده سریع

سوپاپ ورودی و خروجی

سوپاپ ورودی، ورود هوا به سیلندر را کنترل می‌کند و سوپاپ خروجی اجازه می‌دهد هوای فشرده از سیلندر به مسیر خروجی منتقل شود. عملکرد صحیح این سوپاپ‌ها برای ایجاد فشار مناسب ضروری است.

میل‌لنگ و مکانیزم انتقال حرکت

میل‌لنگ و قطعات متصل مانند کارتل، حرکت دورانی دریافتی از موتور را به حرکت رفت‌وبرگشتی پیستون تبدیل می‌کنند. در نتیجه، پیستون می‌تواند مراحل مکش و فشرده‌سازی هوا را انجام دهد.

کارتل پمپ باد 90 بنز ده تن

۹,۵۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

کارتل پمپ باد 88 بنز ده تن

۷,۵۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

ناموجود

کارتل پمپ باد اتوبوس بنز 302 قدیم

۲۰,۳۰۰,۰۰۰ ریال

اطلاعات بیشتر

مشاهده سریع

پیستون و رینگ پیستون

پیستون با حرکت رفت‌وبرگشتی درون سیلندر، هوا را فشرده می‌کند. رینگ‌های پیستون نیز به آب‌بندی فضای بین پیستون و دیواره سیلندر کمک می‌کنند تا هوا هنگام فشرده‌سازی از کنار پیستون نشت نکند.

شاتون

شاتون رابط میان پیستون و میل‌لنگ است و نیروی حرکتی را بین این دو قطعه منتقل می‌کند. این قطعه باید در برابر نیروهای تکرارشونده هنگام کار موتور مقاومت کافی داشته باشد.

شاتون پمپ باد مدل 88 بنز ده تن

۱۰,۸۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

شاتون پمپ باد اتوبوس بنز 302 قدیم

۱۰,۸۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

شاتون پمپ باد مدل 90 بنز ده تن

۱۰,۸۰۰,۰۰۰ ریال

افزودن به سبد خرید

مشاهده سریع

آنلودر پمپ باد

آنلودر وظیفه خارج کردن کمپرسور از حالت تولید فعال هوا را در زمان رسیدن فشار سیستم به محدوده تعیین‌شده بر عهده دارد. این سازوکار معمولاً با فرمان گاورنر عمل می‌کند و باعث می‌شود کمپرسور باد در زمان مناسب، هوای بیشتری به مخازن نفرستد.

گاورنر یا تنظیم‌کننده فشار

گاورنر یکی از اجزای کنترلی سیستم هوای فشرده است که بر اساس فشار سیستم، فرمان بارگذاری یا بی‌بار شدن پمپ باد را صادر می‌کند. در بسیاری از سیستم‌ها، گاورنر به سازوکار آنلودر متصل است.

پمپ باد کامیون چه تفاوتی با کمپرسور باد معمولی دارد؟

پمپ باد ماشین سنگین و کمپرسور باد معمولی هر دو وظیفه فشرده‌سازی هوا را بر عهده دارند؛ اما از نظر کاربرد، نحوه راه‌اندازی، طراحی و شرایط کاری با یکدیگر متفاوت‌اند. پمپ باد کامیون قطعه‌ای است که معمولاً روی موتور خودرو نصب می‌شود و هوای فشرده موردنیاز سیستم ترمز بادی و سایر تجهیزات پنوماتیکی را تأمین می‌کند. در مقابل، کمپرسور باد معمولی اغلب به‌صورت یک دستگاه مستقل در تعمیرگاه‌ها، کارگاه‌های صنعتی و محیط‌های ساختمانی استفاده می‌شود و می‌تواند با موتور الکتریکی یا موتور احتراقی کار کند.

آیا می‌توان از کمپرسور باد معمولی به‌جای پمپ باد کامیون استفاده کرد؟

به‌طور معمول، کمپرسور باد جایگزین مستقیم و مناسبی برای پمپ باد کامیون نیست. پمپ باد ماشین سنگین باید از نظر ظرفیت تولید هوا، فشار کاری، نحوه کنترل، شیوه نصب، روغن‌کاری و سازگاری با سیستم ترمز با مشخصات سازنده خودرو مطابقت داشته باشد. استفاده از دستگاه نامناسب یا تغییرات غیراصولی در مدار هوای فشرده می‌تواند عملکرد ترمز را مختل کند و خطرات جدی ایجاد کند. اگر پمپ باد کامیون خراب شده است، باید مدل سازگار با خودرو انتخاب شود و پیش از تعویض، علت خرابی نیز بررسی شود.

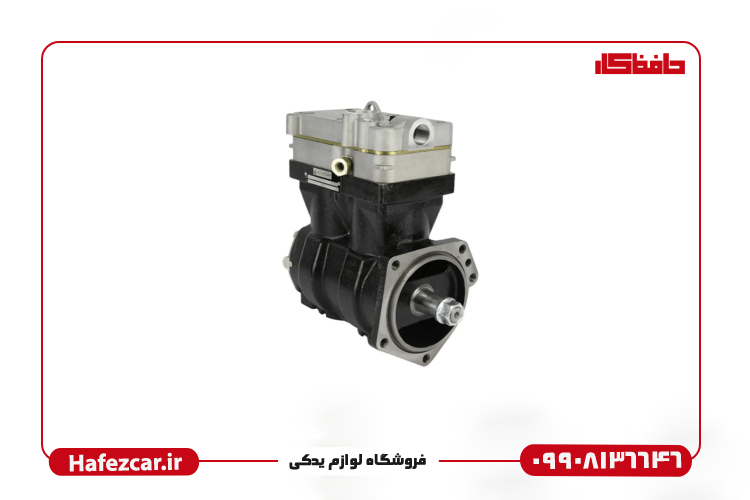

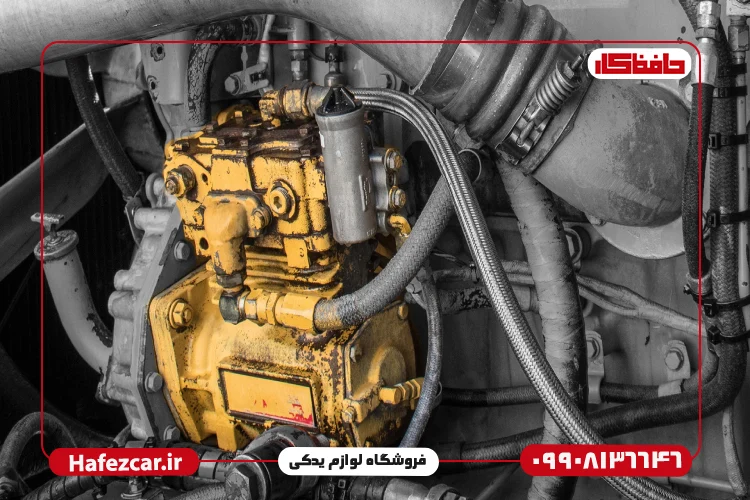

طرز کار پمپ باد کامیون چگونه است؟

1. دریافت نیرو از موتور: کمپرسور باد معمولاً با چرخ‌دنده یا سازوکار محرک متصل به موتور به حرکت درمی‌آید. با روشن بودن موتور و فعال بودن سیستم، اجزای داخلی کمپرسور شروع به کار می‌کنند.

2. مکش هوا: هنگام حرکت پیستون در جهت افزایش حجم محفظه سیلندر، هوا از مسیر ورودی و از طریق سوپاپ ورودی وارد سیلندر می‌شود.

3. فشرده‌سازی هوا: با حرکت برگشتی پیستون و کاهش حجم محفظه، فشار هوا بالا می‌رود. در این مرحله، سوپاپ‌ها باید به‌درستی آب‌بندی شوند تا فشرده‌سازی با راندمان مناسب انجام شود.

4. ارسال هوای فشرده: هنگامی که فشار داخل سیلندر از فشار مسیر خروجی بیشتر شود، سوپاپ خروجی باز می‌شود و هوای فشرده به مدار مربوط منتقل می‌شود.

5. آماده‌سازی و ذخیره هوا: در سیستم‌های مجهز به خشک‌کن، رطوبت و بخشی از آلودگی‌های هوای فشرده پیش از ورود به مخازن جدا می‌شوند. سپس هوا در مخازن ذخیره می‌شود تا برای عملکرد ترمز و سایر تجهیزات بادی در دسترس باشد.

6. کنترل فشار سیستم: وقتی فشار به حد بالایی تعیین‌شده برسد، گاورنر معمولاً فرمان بی‌بار شدن کمپرسور را صادر می‌کند. با مصرف هوا و افت فشار تا حد تعیین‌شده، کمپرسور دوباره وارد حالت تولید فعال می‌شود. این چرخه برای حفظ فشار مناسب سیستم تکرار می‌شود.

کاربرد پمپ باد کامیون در ترمز بادی چیست؟

مهم‌ترین کاربرد پمپ باد ماشین سنگین، تامین نیروی لازم برای سیستم ترمز بادی است. خودروهای سنگین به دلیل وزن و ابعاد زیاد، نیازمند سیستم ترمزی قدرتمندتر هستند که ترمزهای بادی این نیاز را برآورده می‌کنند. پمپ باد با فشرده‌سازی هوا و ارسال آن به مخازن، انرژی لازم برای فعال شدن ترمزها را ذخیره می‌کند. هنگامی که راننده پدال ترمز را فشار می‌دهد، هوای فشرده از مخازن به سمت بوسترهای ترمز (Brake Chambers) جریان یافته و نیروی لازم برای چسباندن لنت‌ها به دیسک یا کاسه چرخ را ایجاد می‌کند.

این فرآیند باعث کاهش سرعت و در نهایت توقف خودرو می‌شود. عملکرد صحیح و ایمن سیستم ترمز بادی کاملاً به وجود فشار هوای مناسب و پایدار در سیستم وابسته است. اگر مخزن باد کامیون نتواند فشار لازم را تولید کند یا نشتی در سیستم وجود داشته باشد، قدرت ترمز به شدت کاهش یافته و می‌تواند منجر به حوادث ناگواری شود.

اگر پمپ باد ماشین سنگین درست کار نکند، چه اتفاقی می‌افتد؟

اگر پمپ باد کامیون به‌درستی کار نکند، فشار هوای سیستم ممکن است کاهش پیدا کند و مخازن نتوانند هوای فشرده موردنیاز را به میزان کافی ذخیره کنند. از آنجا که سیستم ترمز بسیاری از کامیون‌ها، کشنده‌ها و اتوبوس‌ها با هوای فشرده کار می‌کند، اختلال در عملکرد پمپ باد می‌تواند مستقیماً بر ایمنی خودرو تأثیر بگذارد. در چنین شرایطی، ممکن است چراغ هشدار افت فشار روشن شود، صدای هشدار به گوش برسد یا فشارسنج داشبورد کاهش فشار را نشان دهد. همچنین ممکن است زمان پر شدن مخازن افزایش پیدا کند یا فشار باد در محدوده موردنیاز باقی نماند. شدت مشکل به نوع خرابی، میزان نشتی و طراحی سیستم ترمز خودرو بستگی دارد.

انواع پمپ باد کامیون و دیگر خودروهای سنگین

این پمپ‌ها بر اساس ساختار، تعداد سیلندرها، روش خنک‌کاری و نوع طراحی با یکدیگر تفاوت دارند. انتخاب پمپ باد مناسب به مدل خودرو، مشخصات فنی موتور، ظرفیت موردنیاز سیستم ترمز و نوع کاربری ماشین سنگین بستگی دارد. به همین دلیل، هنگام خرید یا تعویض این قطعه نباید فقط به ظاهر یا تعداد سیلندرها توجه کرد؛ بلکه سازگاری با مشخصات فنی خودرو اهمیت بیشتری دارد.

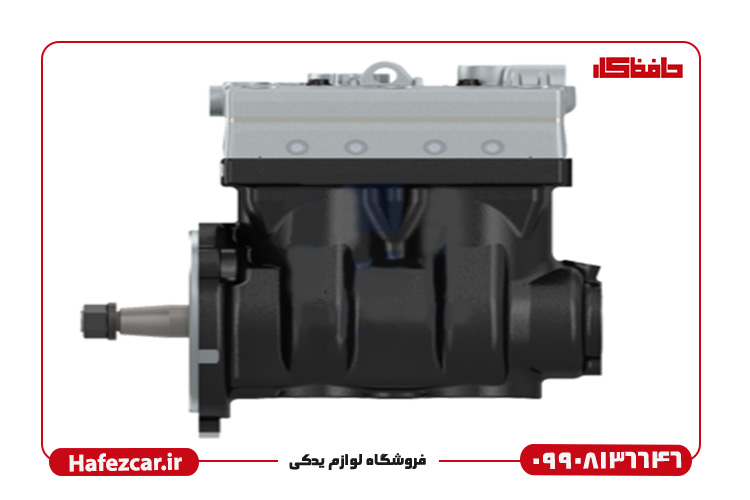

• پمپ باد تک‌سیلندر: دارای یک سیلندر برای مکش و فشرده‌سازی هواست و در برخی خودروها و سیستم‌ها کاربرد دارد.
• پمپ باد دو‌سیلندر: از دو سیلندر برای تولید هوای فشرده استفاده می‌کند و بسته به طراحی، می‌تواند ظرفیت تولید هوا و نحوه توزیع بار حرارتی متفاوتی نسبت به مدل تک‌سیلندر داشته باشد.
• پمپ باد هواخنک: گرمای حاصل از فشرده‌سازی هوا را عمدتاً از طریق انتقال حرارت به هوای اطراف دفع می‌کند.
• پمپ باد آب‌خنک: با استفاده از گردش مایع خنک‌کننده، گرمای تولیدشده در بخش‌های طراحی‌شده برای خنک‌کاری را دفع می‌کند.
• پمپ باد با طراحی‌های متفاوت سوپاپ و سرسیلندر: بسته به سازنده، ممکن است در ساختار سوپاپ‌ها، مسیرهای هوا و روش کنترل کمپرسور تفاوت داشته باشد.

این دسته‌بندی‌ها مستقل از یکدیگرند؛ برای مثال، یک پمپ باد می‌تواند هم دو‌سیلندر و هم آب‌خنک باشد. همچنین همه مدل‌های کامیون از یک نوع پمپ باد استفاده نمی‌کنند.

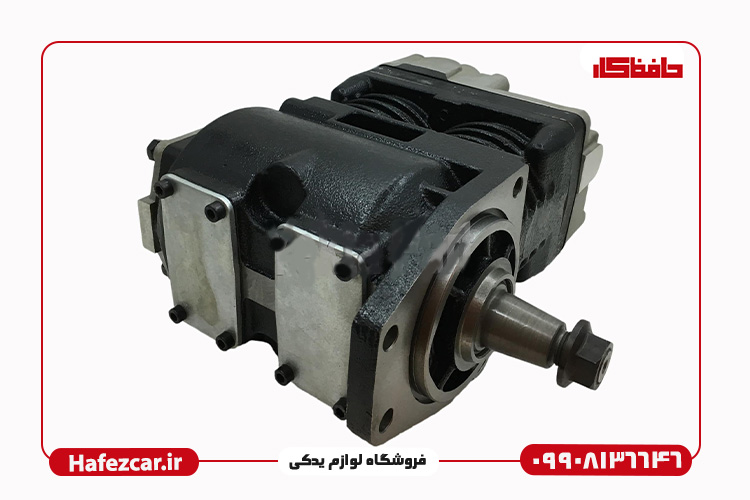

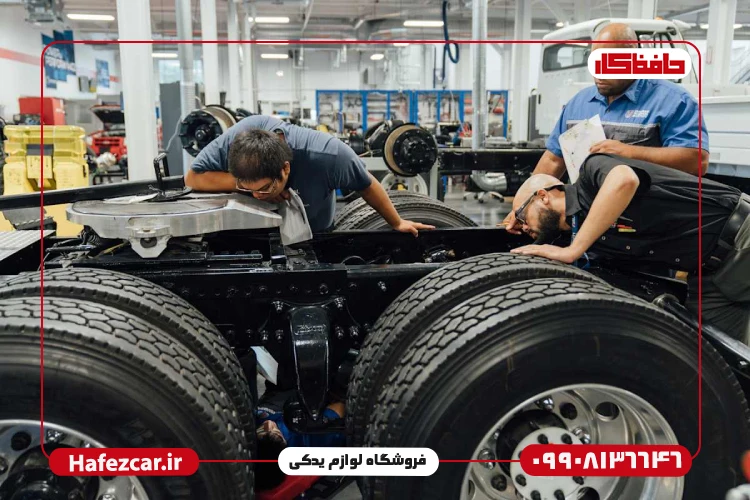

بهترین قیمت پمپ باد ماشین سنگین

قیمت پمپ باد کامیون یکی از مهم‌ترین فاکتورها هنگام خرید این قطعه کاربردی و ضروری است. خرید لوازم یدکی کامیون با کیفیت و قیمت مناسب، علاوه بر تضمین عملکرد مطلوب سیستم ترمز بادی کامیون، می‌تواند از هزینه‌های اضافی تعمیر و نگهداری نیز جلوگیری کند.

فروشگاه حافظ کار با هدف جلب رضایت مشتریان، بهترین قیمت‌ها را برای انواع پمپ باد کامیون در اختیار شما قرار می‌دهد تا بتوانید با خیالی آسوده و هزینه‌ای مناسب، محصول موردنظر خود را تهیه کنید.

از کجا بفهمیم مشکل از پمپ باد است یا بخش دیگری از سیستم؟

افت فشار همیشه به معنی خرابی خود پمپ باد نیست. برای تشخیص دقیق، باید عملکرد کمپرسور، زمان پر شدن مخازن، نشتی لوله‌ها و اتصالات، وضعیت خشک‌کن، عملکرد گاورنر و آنلودر و سلامت شیرهای سیستم بررسی شوند. برای مثال، اگر کمپرسور باد هوا تولید کند اما نشتی در یکی از مدارها وجود داشته باشد، فشار مخازن همچنان ممکن است کاهش پیدا کند. همچنین خرابی گاورنر می‌تواند باعث شود کمپرسور در زمان مناسب وارد حالت بارگذاری یا بی‌بار شدن نشود.

سرویس منظم، بررسی نشتی‌ها، توجه به هشدارهای داشبورد و رفع سریع ایرادها می‌تواند از آسیب بیشتر و هزینه‌های تعمیر سنگین جلوگیری کند. اگر فشار باد به حد ایمن نمی‌رسد یا هشدار افت فشار فعال شده است، خودرو را در محل امن متوقف کنید و تا بررسی و تأیید ایمنی سیستم از ادامه رانندگی خودداری کنید.

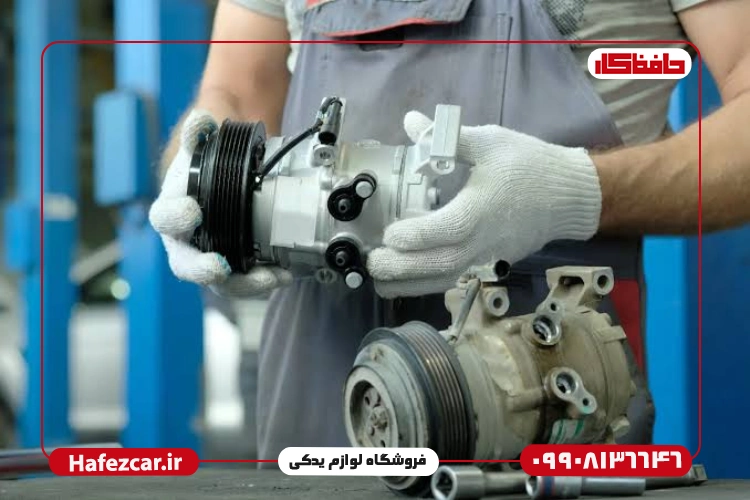

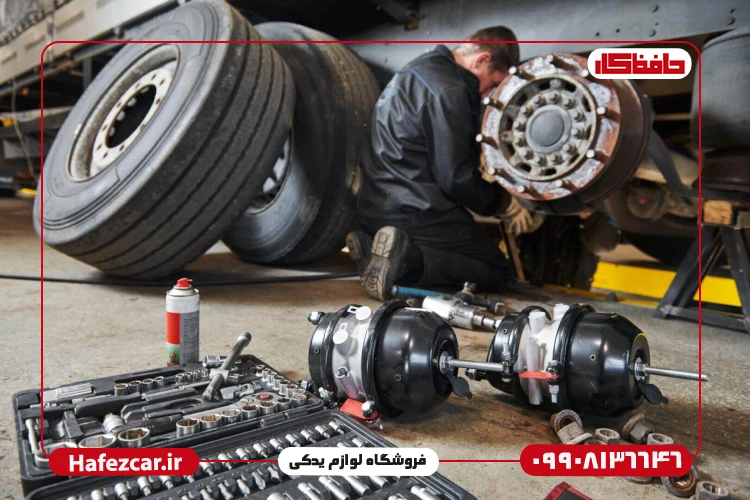

آموزش تعمیر پمپ باد کامیون

تعمیر پمپ باد کامیون یکی از کارهای تخصصی در نگهداری سیستم هوای فشرده ماشین‌های سنگین است. پیش از باز کردن مخزن باد باید علائم خرابی به‌درستی بررسی شود تا مشخص شود مشکل از خود کمپرسور است یا از قطعاتی مانند گاورنر، آنلودر، خشک‌کن و لوله‌های انتقال هوا.

بررسی علائم خرابی پمپ باد

اولین مرحله تعمیر، بررسی نشانه‌های خرابی است. دیر پر شدن مخازن، بالا نرفتن فشار باد، روغنی شدن مسیر هوای فشرده، صدای غیرعادی و داغ شدن بیش از حد کمپرسور از جمله علائمی هستند که باید بررسی شوند.

بررسی نشتی و اتصالات سیستم باد

پیش از باز کردن پمپ باد، لوله‌ها، شیلنگ‌ها، اتصالات و مخازن باید از نظر نشتی بررسی شوند. نشتی هوا می‌تواند باعث شود فشار مخازن به‌درستی افزایش پیدا نکند یا کمپرسور بیشتر از حد معمول کار کند. اگر نشتی در بخش دیگری از سیستم وجود داشته باشد، تعمیر پمپ باد لزوماً مشکل را برطرف نمی‌کند.

بررسی گاورنر و آنلودر

گاورنر و آنلودر در بسیاری از سیستم‌ها وظیفه کنترل بارگذاری و بی‌بار شدن کمپرسور را بر عهده دارند. اگر پمپ باد در زمان مناسب از حالت تولید فعال خارج نشود یا پس از کاهش فشار دوباره وارد مدار نشود، باید این بخش‌ها و مسیرهای کنترلی آن‌ها بررسی شوند.

تعویض قطعات فرسوده

بسته به نوع خرابی، ممکن است تعویض رینگ پیستون، سوپاپ‌ها، واشرها یا سایر قطعات داخلی ضروری باشد. اگر سیلندر، میل‌لنگ یا بخش‌های اصلی آسیب جدی دیده باشند، تعمیر جزئی ممکن است کافی نباشد و تعویض کامل کمپرسور یا تعمیر تخصصی آن ضرورت پیدا کند.

مونتاژ و آزمایش پمپ باد

پس از تعویض قطعات معیوب، پمپ باد باید طبق ترتیب و گشتاورهای تعیین‌شده توسط سازنده مونتاژ شود. سپس عملکرد سیستم، افزایش فشار، زمان پر شدن مخازن، عملکرد گاورنر و آنلودر و وجود نشتی بررسی می‌شود. تا زمانی که فشار سیستم در محدوده مجاز قرار نگرفته و عملکرد ترمز تأیید نشده است، خودرو نباید وارد سرویس شود.

خرید پمپ باد ماشین سنگین از حافظ کار

پمپ باد یا کمپرسور هوا، اگرچه ممکن است جزء کوچکی از یک ماشین سنگین به نظر برسد، اما نقش آن در عملکرد ایمن و کارآمد خودرو، به‌ویژه در سیستم ترمز بادی، بسیار مهم است. شناخت درست طرز کار پمپ با کامیون، آشنایی با اجزای مرتبط و توجه به اصول نگهداری و تعمیرات، نه تنها به افزایش طول عمر این قطعه و سایر لوازم یدکی ماشین سنگین کمک می‌کند، بلکه ضامن ایمنی رانندگان در جاده خواهد بود.

برای خرید لوازم یدکی ماشین سنگین با قیمت اقتصادی و کیفیت مناسب، با پشتیبانی حافظ کار تماس بگیرید.

خرید عمده

برای سفارش انواع لوازم یدکی به صورت عمده تماس بگیرید.

077-33329223

سوالات متداول

علائم خرابی پمپ باد ماشین سنگین چیست؟

دیر پر شدن مخازن باد، بالا نرفتن فشار، روغنی شدن مسیر هوا، افزایش دمای کمپرسور، شنیدن صدای غیرعادی و قطع نشدن پمپ باد.

چرا مخازن باد کامیون دیر پر می‌شوند؟

کاهش راندمان کمپرسور، نشتی در مدار هوای فشرده، گرفتگی مسیر ورودی یا اختلال در عملکرد سوپاپ‌ها می‌تواند باعث افزایش زمان پر شدن مخازن شود.

چرا پمپ باد کامیون صدای غیرعادی می‌دهد؟

صدای غیرعادی ممکن است به دلیل سایش قطعات داخلی، مشکل در میل‌لنگ و شاتون یا ایراد در مکانیزم محرک کمپرسور ایجاد شود.

آیا هر افت فشار بادی به معنی خرابی پمپ باد است؟

افت فشار ممکن است به دلیل نشتی شیلنگ‌ها، لوله‌ها، اتصالات، خرابی شیرها، اختلال در خشک‌کن یا ایراد در گاورنر و آنلودر باشد.

تفاوت پمپ باد هواخنک و آب‌خنک چیست؟

پمپ باد هواخنک عمدتاً گرما را به هوای اطراف منتقل می‌کند، در حالی که پمپ باد آب‌خنک از گردش مایع خنک‌کننده برای دفع گرما در بخش‌های طراحی‌شده استفاده می‌کند.

چرا پمپ باد ماشین سنگین بیش از حد داغ می‌شود؟

اختلال در سیستم خنک‌کاری، مشکل روغن‌کاری یا کارکرد بیش از حد کمپرسور می‌تواند باعث افزایش دما شود.

پس از تعمیر پمپ باد کامیون چه مواردی باید بررسی شوند؟

افزایش فشار، زمان پر شدن مخازن، نشتی هوا، عملکرد گاورنر و آنلودر و قرار گرفتن فشار در محدوده مجاز باید آزمایش شوند.

آیا رانندگی با پمپ باد خراب یا فشار باد پایین خطرناک است؟

کاهش فشار هوای سیستم می‌تواند عملکرد ترمز بادی را مختل کند و خطر تصادف را افزایش دهد.
